Сервісний підйомник для вантажів із платформою великого вильоту
У Києві ASPAR розробив, погодив і реалізував проєкт нестандартного вантажного сервісного підйомника. Електромеханічна тросова система переміщує до 500 кг на висоту 3100 мм, а виліт платформи 2000 мм формує потрібну вантажну зону.
Реалізувати нестандартну платформу з вильотом 2000 мм
Для об’єкта був потрібен вантажний підйомник із параметрами, прив’язаними до конкретного планування: вантажопідйомністю 500 кг, висотою підйому 3100 мм і значним вильотом платформи 2000 мм.
Ключовою особливістю стала саме геометрія платформи. Великий виліт створює додатковий момент навантаження, тому конструкцію не можна було зводити до типового серійного рішення.
Роботу розпочали з інженерного проєктування. Після опрацювання конструктивної схеми проєкт погодили та передали у виробництво й монтаж.
Електромеханічний тросовий привод і просторова рама платформи

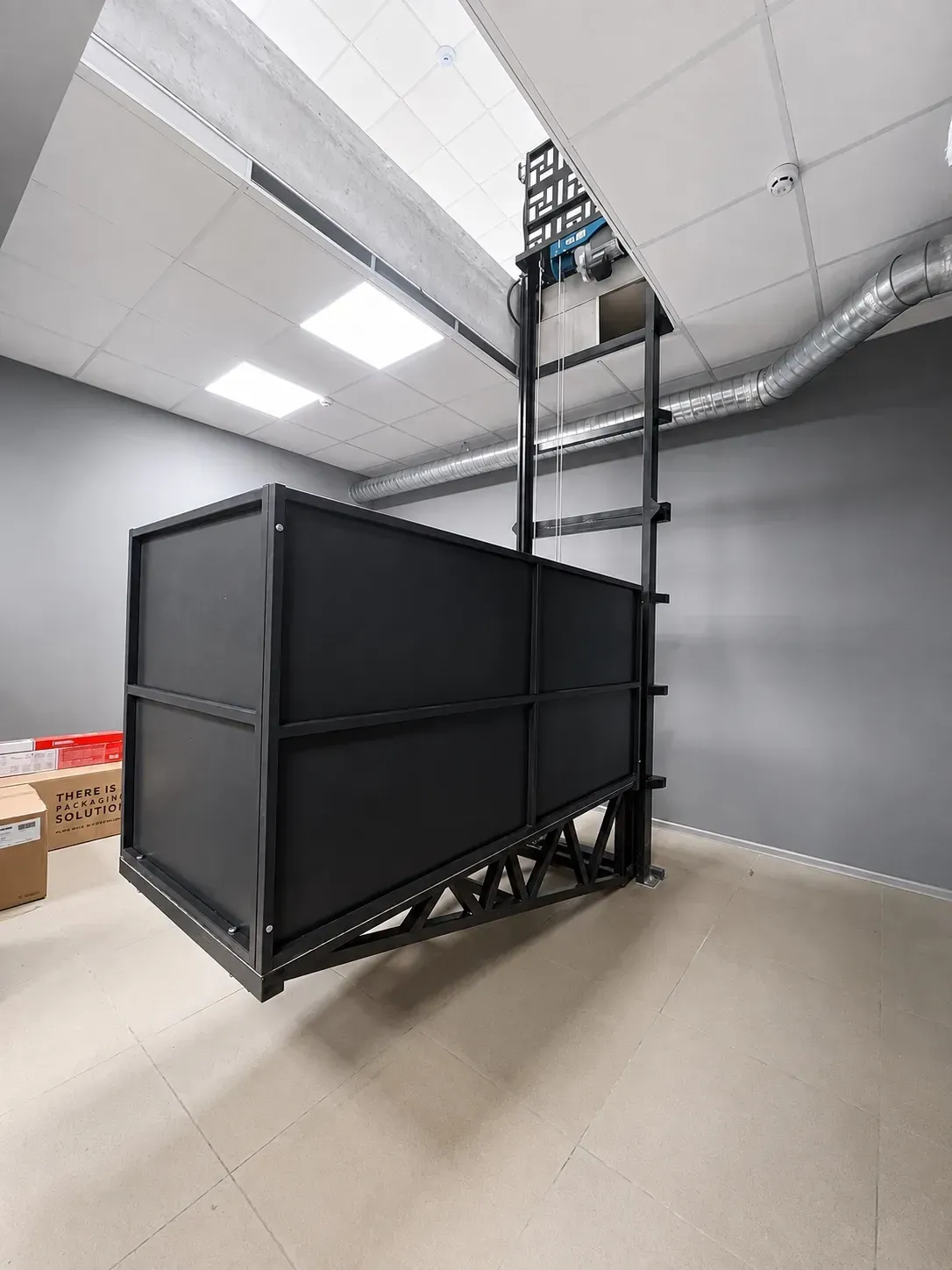

Для вертикального переміщення вантажів застосовано електромеханічну тросову систему. Привод і тросова оснастка розташовані у верхній частині конструкції, а платформа рухається вздовж вертикальної напрямної рами.

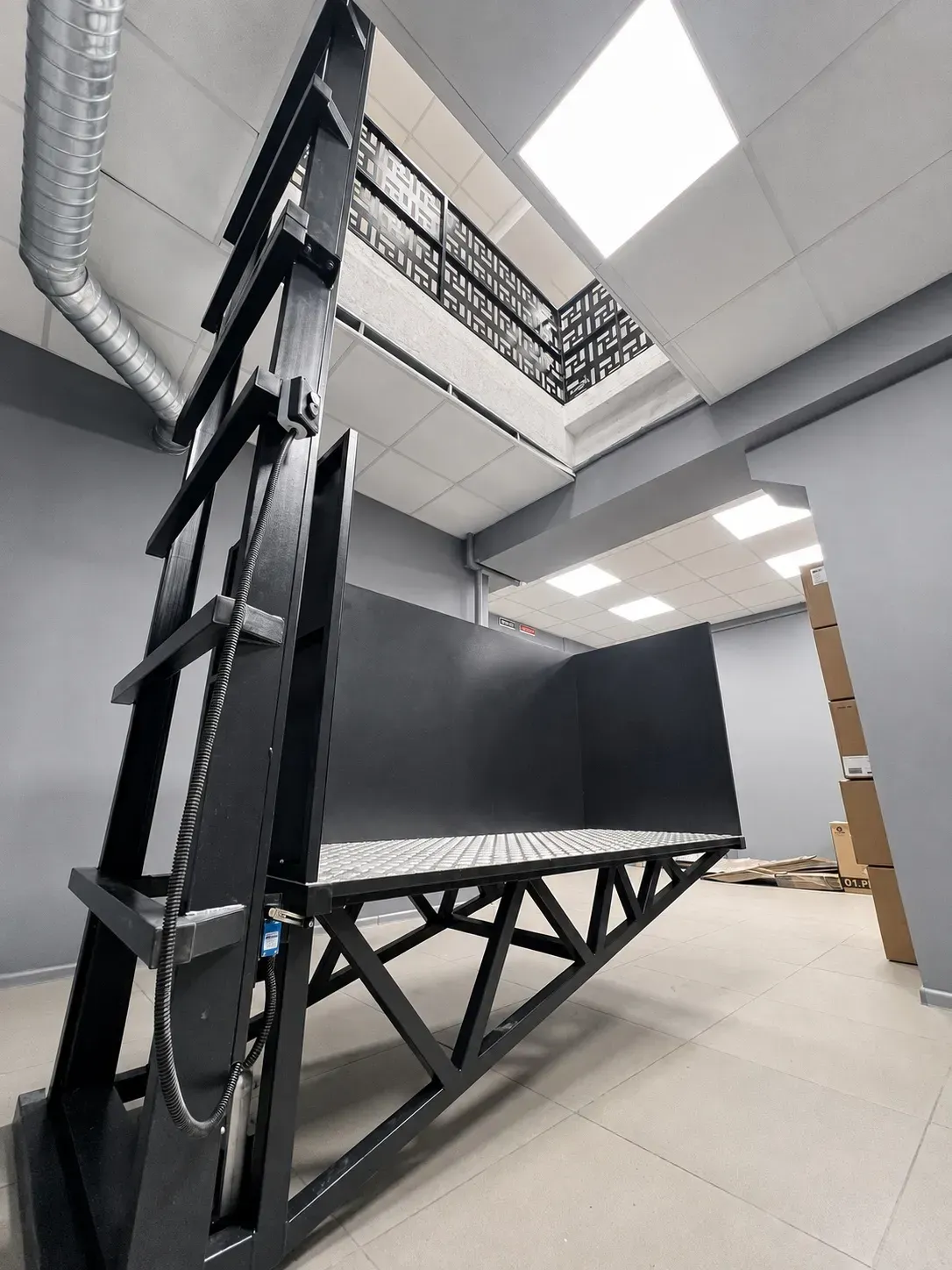

Основу виносної платформи виконано як просторову металеву раму з системою розкосів. Така геометрія відповідає нестандартному вильоту 2000 мм і погодженій вантажопідйомності 500 кг.

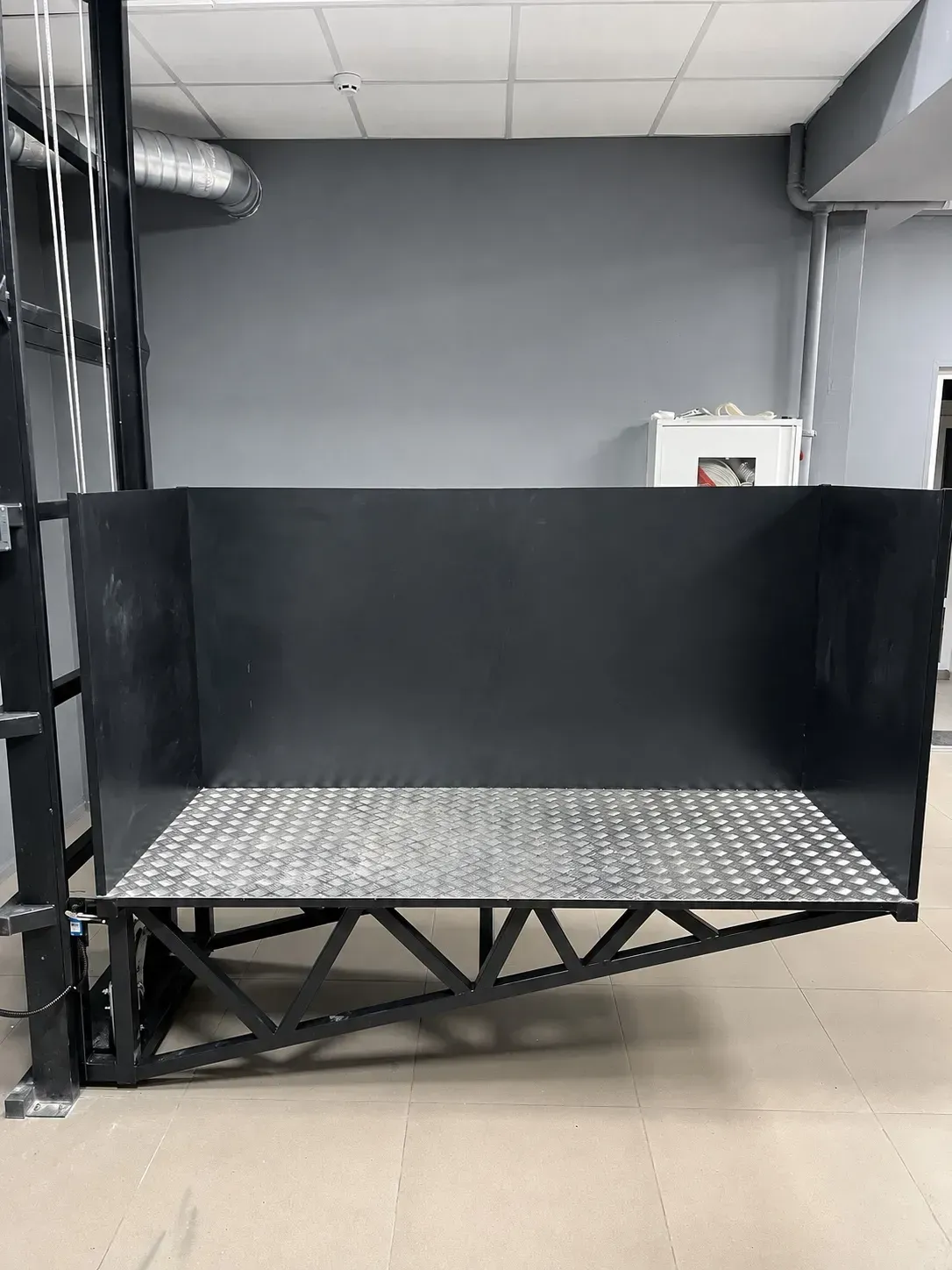

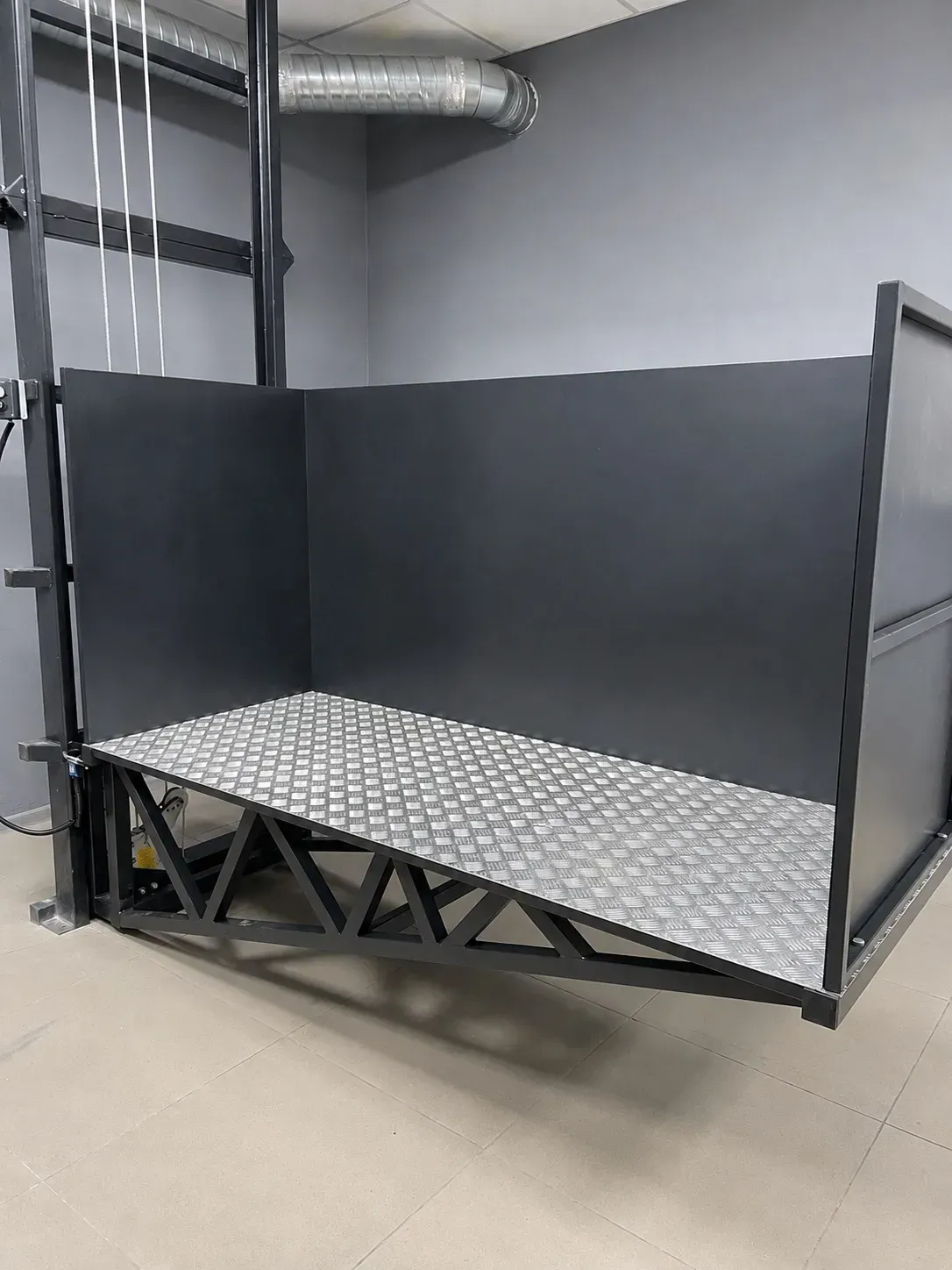

Робочу поверхню сформовано з рифленого металевого настилу, а з трьох боків вантажну зону закривають металеві борти.
Індивідуальне рішення пройшло шлях від проєкту до впровадження

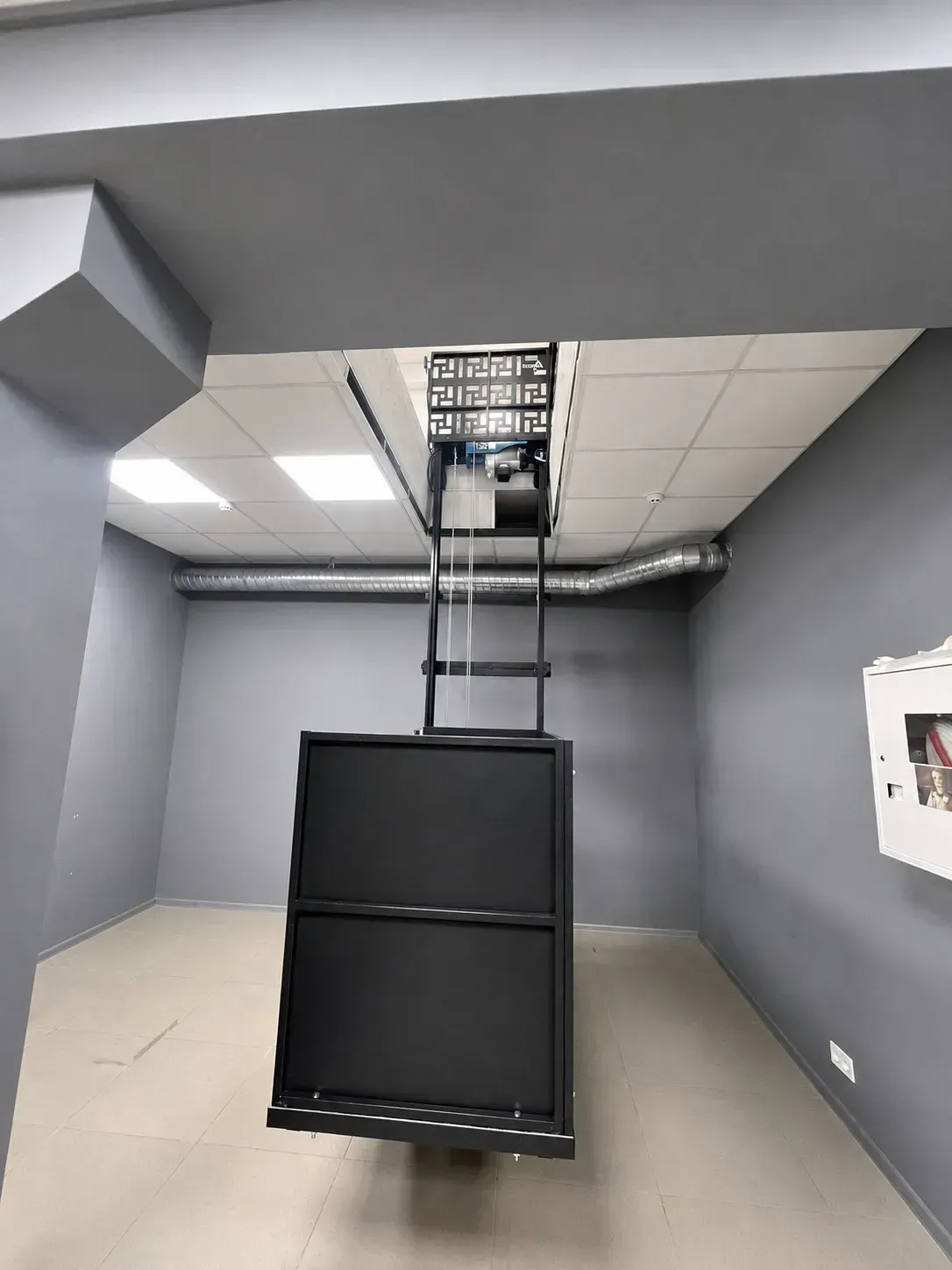

На об’єкті у Києві впроваджено готовий електромеханічний підйомник для сервісного переміщення вантажів між рівнями на висоту 3100 мм.
Вантажна зона має погоджений виліт 2000 мм і розрахована на навантаження до 500 кг. Конструктив платформи та вертикальної частини адаптовано під параметри конкретного об’єкта.
Цей кейс показує повний формат роботи ASPAR із нестандартним обладнанням: розроблення інженерного проєкту, погодження рішення, виготовлення та реалізація на майданчику замовника.
Сервісні та вантажні підйомники ASPAR
Проєктуємо підйомники під потрібну висоту, вантажопідйомність, розмір і виліт платформи, доступний простір та схему завантаження на об’єкті.
Питання про сервісні та вантажні підйомники
Що таке сервісний вантажний підйомник?
Це підйомне обладнання для переміщення вантажів між рівнями будівлі. Конфігурацію визначають за вантажопідйомністю, висотою підйому, розмірами платформи, умовами завантаження та геометрією об’єкта.
Який привод використано в цьому проєкті?
На об’єкті у Києві реалізовано електромеханічний тросовий підйомник вантажопідйомністю 500 кг і висотою підйому 3100 мм.
У чому особливість платформи цього підйомника?
Платформа має нестандартний виліт 2000 мм. Для такого компонування розроблено індивідуальну просторову металеву раму з розкосами.
Чи можна виготовити вантажний підйомник за індивідуальним проєктом?
Так. У цьому кейсі ASPAR розробив проєкт під конкретні параметри об’єкта, погодив конструктивне рішення та впровадив його у Києві.
Які дані потрібні для прорахунку сервісного підйомника?
Для попереднього підбору потрібні вантажопідйомність, висота переміщення, бажані габарити й виліт платформи, розміри прорізів і монтажної зони, спосіб завантаження, фотографії та креслення об’єкта за наявності.
