Переміщення палет між трьома рівнями текстильного виробництва
Для підприємства з виробництва тканини та виробів із неї у Кам’янському ASPAR спроєктував і встановив зовнішній вантажний гідравлічний підйомник вантажопідйомністю 800 кг. Конструкцію адаптували до обмежень на об’єкті за допомогою набірної консолі та спеціальних регульованих опор для кріплення до стіни.
Спроєктувати зовнішній підйомник за обмежених монтажних умов
Підприємству був потрібен вантажний підйомник для вертикального переміщення палет із тканиною та готовими виробами між трьома рівнями будівлі.
Вантажопідйомність мала становити 800 кг, висота підйому 12 метрів, а розмір платформи 1300×1000 мм відповідно до габаритів палети.
Об’єкт мав конструктивні та монтажні обмеження, тому типове рішення без адаптації не підходило. Потрібно було розмістити обладнання зовні та надійно прив’язати несучу конструкцію до наявної стіни.
Набірна консоль із секцій по 3500 мм і регульоване кріплення до стіни

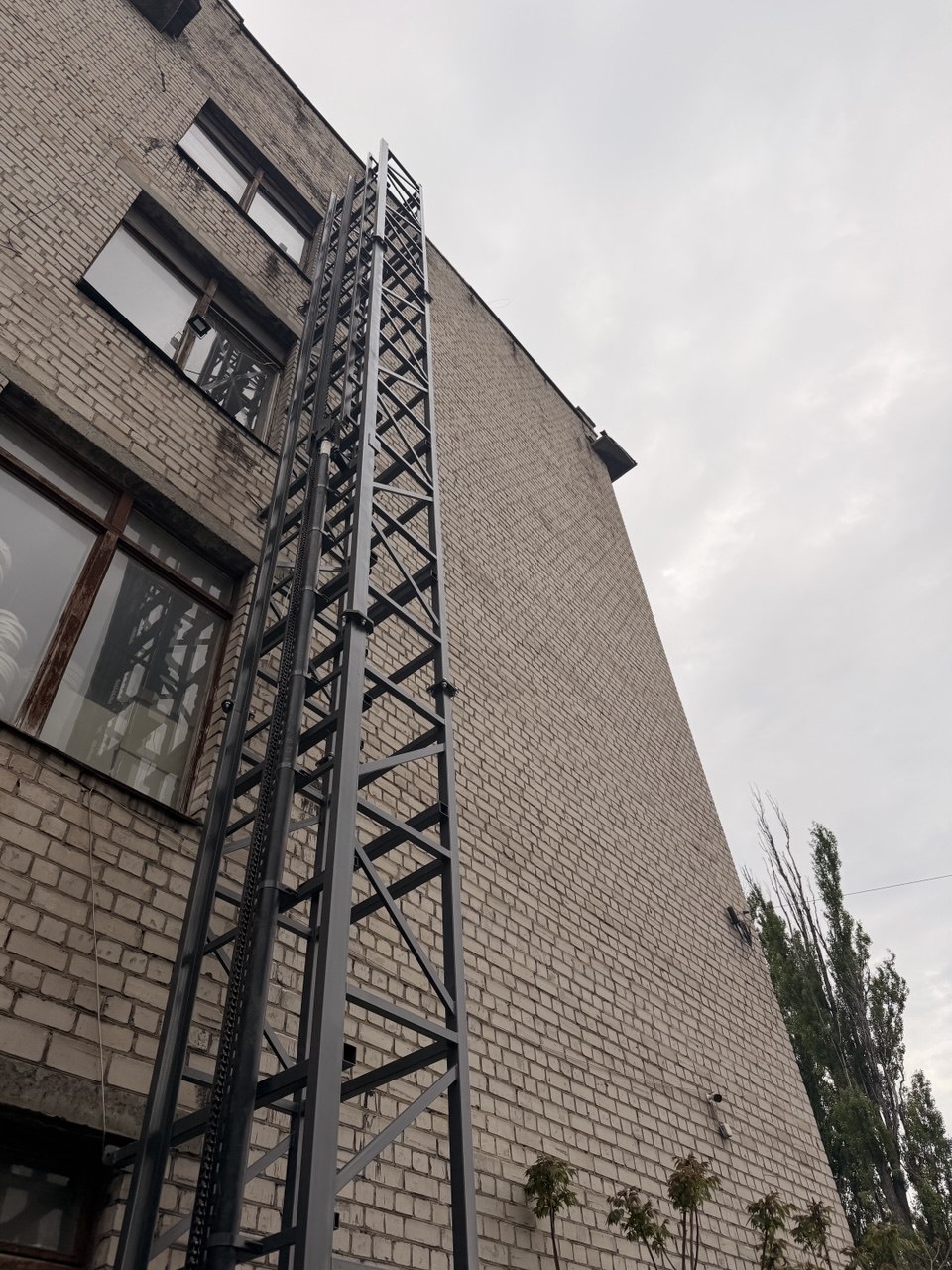

ASPAR розробив зовнішню конструкцію вантажного підйомника з набірною консоллю, сформованою із секцій завдовжки 3500 мм. Таке компонування дозволило адаптувати несучу систему до фактичних умов об’єкта.

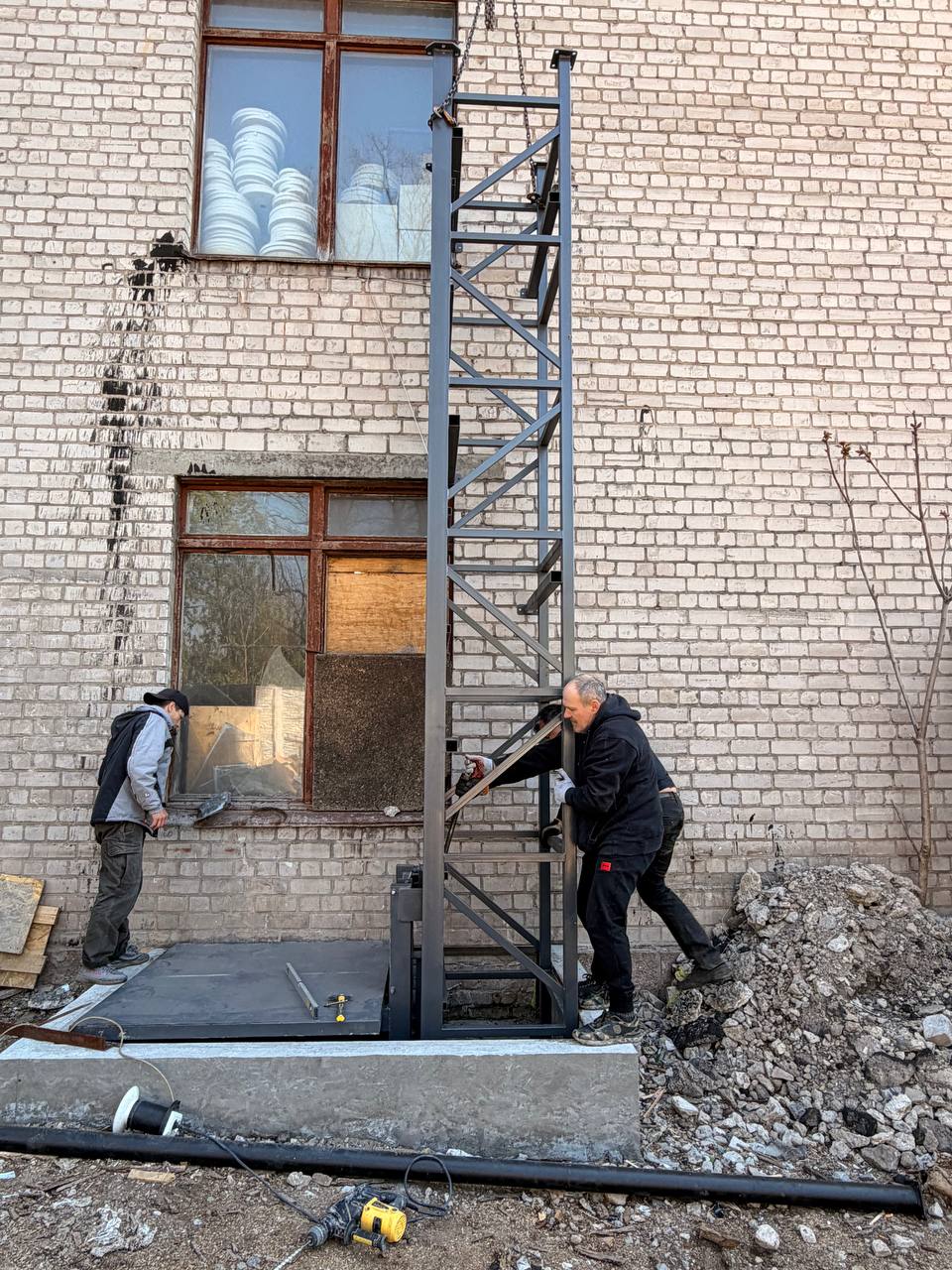

Конструкцію закріпили до стіни через спеціальні регульовані опори. Вони дали змогу точно виставити положення напрямної системи вздовж фасаду.

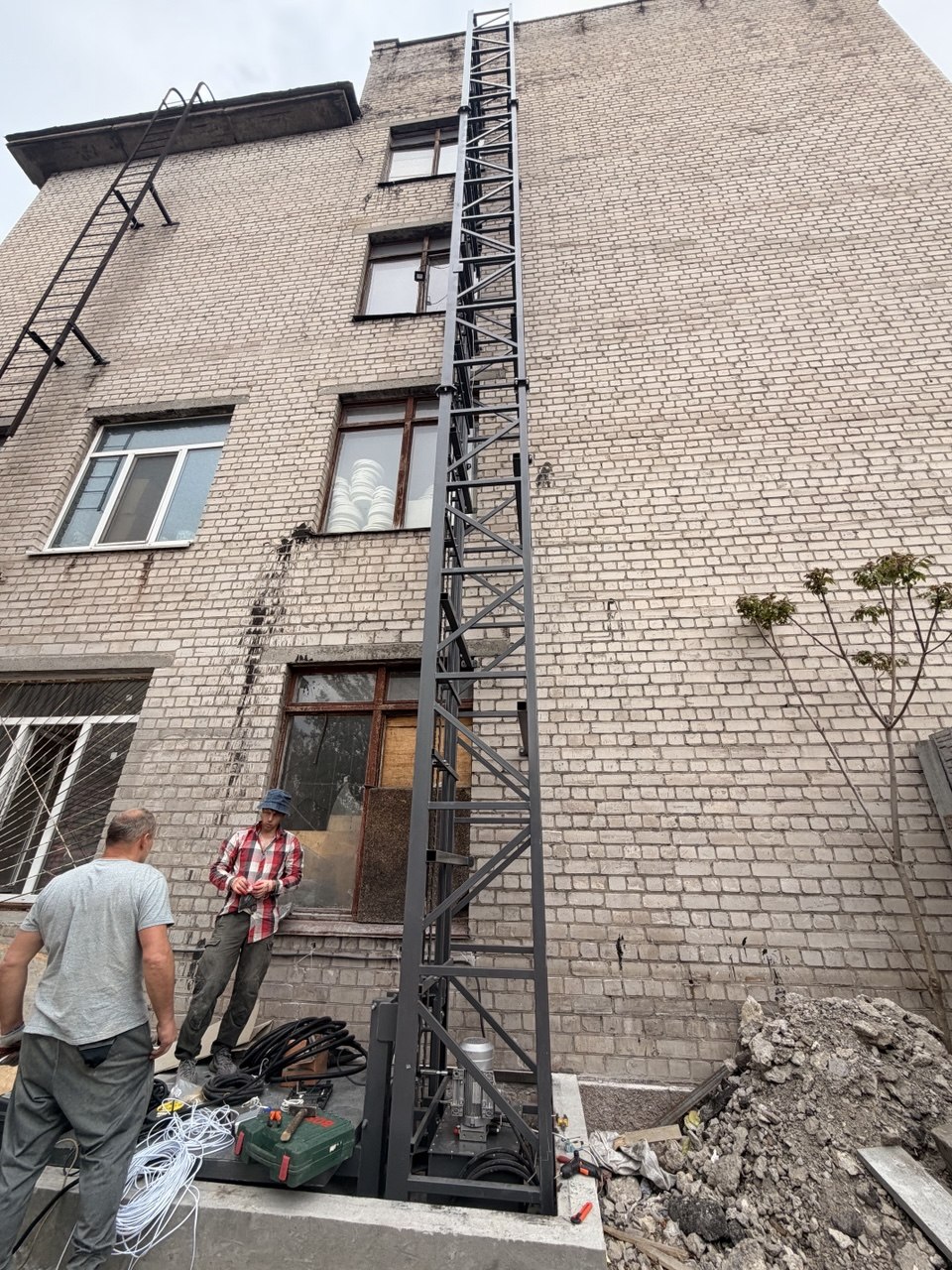

Гідравлічний вертикальний підйомник отримав платформу 1300×1000 мм під палету та три зупинки на висоті підйому 12 метрів.
Вантажний маршрут для палет між трьома рівнями виробництва
На підприємстві встановлено гідравлічний вантажний підйомник, розрахований на переміщення палет масою до 800 кг між трьома зупинками.
Зовнішнє виконання, набірна конструкція та регульоване кріплення до стіни дозволили інтегрувати підйомник у наявну будівлю з урахуванням обмежень об’єкта.
Проєкт демонструє підхід ASPAR до нестандартних задач: конструкція обладнання розробляється відповідно до вантажу, геометрії будівлі та реальних умов монтажу.
Вантажні підйомники ASPAR
Параметри вантажного підйомника підбираємо за вантажопідйомністю, розміром платформи, висотою підйому, кількістю зупинок та умовами конкретного об’єкта.
Питання про вантажні підйомники для виробництва
Чи можна встановити вантажний підйомник зовні будівлі?
Таке виконання можливе, якщо конструкцію підйомника, вузли кріплення та умови експлуатації враховано під час проєктування. У цьому проєкті обладнання розмістили вздовж фасаду та закріпили до стіни через спеціальні регульовані опори.
Чи можна підібрати розмір платформи під палету?
Так. Розмір платформи визначається за габаритами вантажу та умовами завантаження. Для текстильного виробництва у Кам’янському використано платформу 1300×1000 мм.
Навіщо потрібна набірна несуча конструкція?
Набірна конструкція дає змогу адаптувати компонування під фактичну висоту та монтажні обмеження об’єкта. У цьому випадку консоль сформували із секцій завдовжки 3500 мм.
Які дані потрібні для розрахунку вантажного підйомника?
Для попереднього підбору потрібні тип і маса вантажу, бажані розміри платформи, висота підйому, кількість зупинок, місце монтажу, фотографії та креслення об’єкта за наявності.
