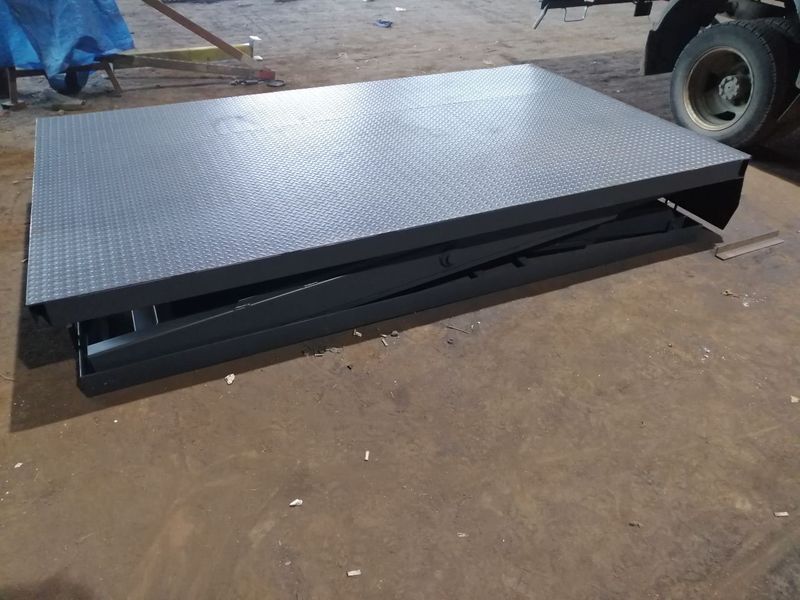

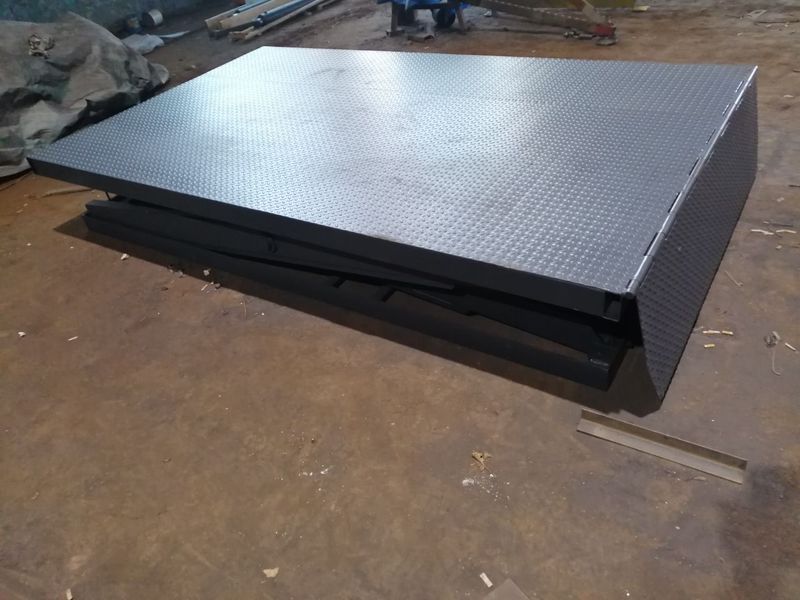

Тяжёлый промышленный гидравлический ножничный подъёмный стол ASPAR имеет грузоподъёмность 10000 кг. Его рассчитывают для крупногабаритных грузов, агрегатов и технологических операций, где нужны усиленная конструкция и проектное согласование центра нагрузки.
Характеристики и варианты исполнения
Параметры этого ножничного стола. Другие размеры, опции и их совместимость согласовываем после проверки груза, рабочего цикла и места установки. Максимумы не сочетаются автоматически.
Нагрузка и габариты
| Грузоподъёмность | 10000 кг |
|---|---|
| Тип нагрузки | равномерная / расчёт под конкретный центр тяжести |
| Максимальная высота подъёма | до 1.60 м, возможна корректировка |
| Минимальная высота | 0.45-0.60 м |
| Размер платформы | от 3500 x 3000 мм |
Привод и монтаж
| Тип механизма | одноножничный |
|---|---|
| Тип привода | гидравлический |
| Электропитание | 380 В |
| Мощность двигателя | 7.5-15 кВт, в зависимости от проекта |

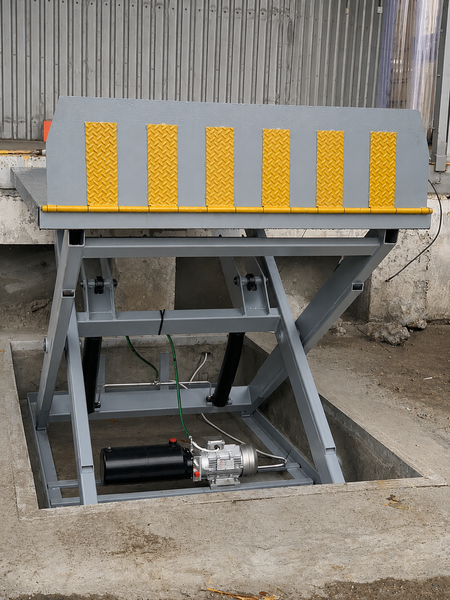

| Тип установки | на поверхности / в приямке |
| Покрытие | промышленное антикоррозионное |
Комплектация и опции
| Базовые узлы | Платформа, нижняя рама, ножничный механизм, соединительные элементы, гидростанция и гидроцилиндры |
|---|---|
| Управление | Посты управления; состав и расположение согласовываем |
| Ограждение и защита | Ограждение и автоматика безопасности на ограждениях как согласованные опции |
| Конструктивные опции | Оцинкованные пальцы, усиление рамы, регулировка скорости; совместимость проверяем |
| Материалы и отделка | Нержавеющее исполнение или нержавеющая платформа как опция; цвет по согласованию |
| Интеграция | Возможно согласование с действующей системой автоматизации |
| Резервное питание | Обсуждается отдельно; количество циклов и автономность согласуются для нагрузки |
| Гарантия | От 1 года; условия определяются проектом |
Для чего предназначен
Модель рассматривают для подъёма тяжёлых грузов на рабочую высоту в производственных и складских процессах. Это ножничный стол, а не автоматическая замена межэтажного грузового подъёмника.
Конфигурация и пределы
Базовый размер платформы начинается от 3500 x 3000 мм. Точные габариты, высоту, мощность, конструктивное исполнение, установку на поверхности или в приямке определяют после инженерного расчёта.
Базовая комплектация
- Платформа
- Нижняя рама
- Ножничный механизм
- Соединительные элементы
- Гидростанция
- Гидроцилиндры
- Посты управления
Состав и исполнение оборудования фиксируют в согласованной комплектации заказа.
Опции под вашу задачу
- Ограждение
- Оцинкованные пальцы
- Автоматика безопасности на ограждениях
- Регулирование скорости
- Усиление рамы
- Нержавеющее исполнение или нержавеющая платформа
- Интеграция в действующую систему автоматизации
Доступность и совместимость опций проверяют для конкретной конфигурации. Они не входят автоматически в базовую комплектацию.
Бесперебойное питание обсуждают отдельно: для завершения движения или нескольких подъёмов и опусканий. Режим работы и количество циклов согласовывают для конкретного оборудования и нагрузки.
Что предоставить для расчёта
массу, габариты и центр тяжести груза; требуемую минимальную и верхнюю высоту; размер платформы; частоту циклов; место и способ установки; условия среды.
Пример реализованного ножничного стола
Борщёв: гидравлический ножничный стол ASPAR грузоподъёмностью 2,5 т. Это другое исполнение, не модель 10000 кг на этой странице.
Связанные решения и материалы
Частый вопрос
Является ли этот ножничный стол стандартной моделью с неизменными размерами?
Нет. Грузоподъёмность модели составляет 10000 кг, а платформа, высоты, привод и конструктивное исполнение окончательно согласовываются по техническому заданию.
Следующий шаг
Передайте исходные данные через страницу контактов ASPAR.
Видео приведено как пример работы серии. Оно не подтверждает грузоподъёмность, размеры или комплектацию именно этой модели. Конкретные параметры и комплектацию согласовывают для заказа.
Ножничный грузовой подъёмный стол ASPAR — пример работы. Видео является примером работы оборудования этой серии. Оно не подтверждает грузоподъёмность, высоту, размеры или комплектацию этой модификации; их согласовывают для конкретного заказа.
