Вертикальная подъёмная платформа
Цепная вертикальная платформа ASPAR предназначена для перемещения людей с инвалидностью и других маломобильных пользователей между уровнями. Привод - цепной, электромеханический. Текущие каталожные исполнения предусматривают прямой или боковой заезд; возможно нержавеющее исполнение. Высоту и грузоподъемность согласуют для конкретного исполнения.
Характеристики и варианты исполнения
Возможности семейства цепных подъёмников, а не комплектация каждого изделия. Параметры, их сочетания и состав поставки согласовываем под объект. Краткие характеристики товара описывают отдельное исполнение.
Основные параметры
| Грузоподъёмность | От 250 кг; подбираем под задачу |
|---|---|
| Высота подъёма | До 10 м в зависимости от конструкции и проекта |
| Размеры платформы | Индивидуально с учётом доступного места и потребностей пользователя |
| Скорость подъёма | 0,10–0,15 м/с; точное значение по проекту |
| Количество остановок | 2 и более, по согласованию |
| Въезд и выезд | Проходной, тупиковый или с поворотом на 90° |
Конструкция и монтаж
| Привод | Электромеханический цепной |
|---|---|
| Входное питание | 220 или 380 В в зависимости от исполнения |
| Цепь управления | 24 В |
| Материалы | Окрашенная сталь; нержавеющая сталь и алюминиевые элементы в зависимости от комплектации |
| Цвет | По пожеланию заказчика |
| Место установки | В помещении или снаружи в соответствующем исполнении |
| Приямок | По конструкции; если невозможен, перепад компенсируем аппарелью или пандусом |
| Ограждение и двери | Исполнение платформы, шахты и дверей согласовываем под объект |
Управление, безопасность и опции
| Управление | Кнопочные посты; радиоканальный пульт, ПК или смартфон как согласованные опции |
|---|---|
| Средства безопасности | Рамка безопасности и другие защитные устройства по конструкции. Окончательный перечень определяется проектом |
| Контроль доступа | Опциональная активация по отпечатку пальца, паролю и другими способами. Не заменяет защитные устройства |
| Дополнительное исполнение | Антивандальные решения и повышенная пылевлагозащита по согласованию; класс IP определяется для проекта |
| Резервирование и сигнализация | Возможность резервного питания, звуковой и световой сигнализации согласовывается отдельно |
| Гарантия | От 1 года; условия зависят от проекта |
Сертификация. Для серийно изготовленных вертикальных подъёмных платформ ASPAR для людей с инвалидностью добровольную сертификацию подтверждает сертификат UA.PN.191.4072-26 (27.10.2026–26.10.2027). Применимость к выбранному исполнению и комплект документов уточняем при согласовании заказа. Документы и область сертификации.

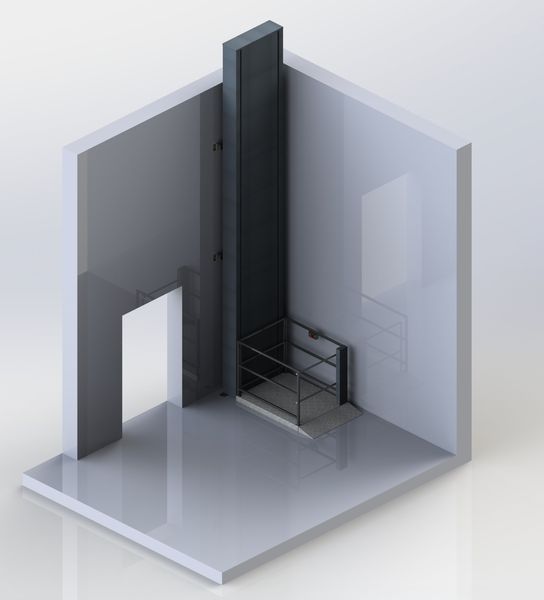

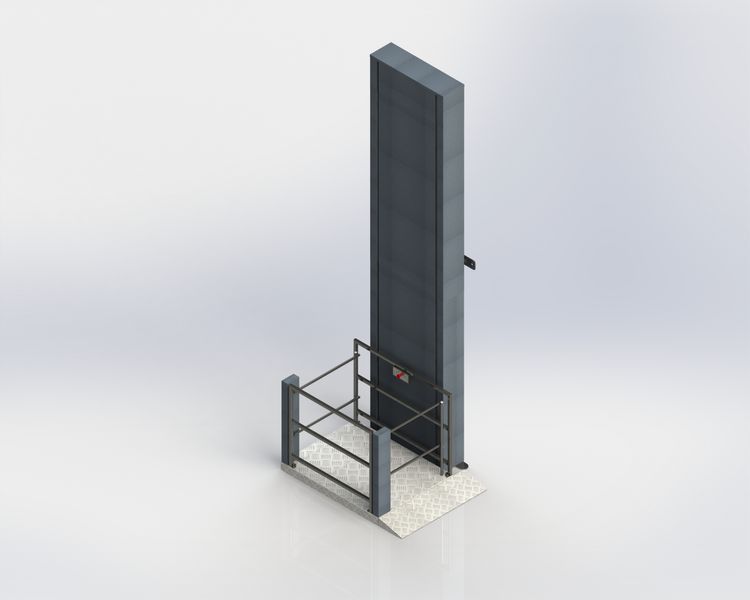

Схема основных узлов — открыть изображение
Иллюстрация семейства оборудования, не монтажный или габаритный чертёж.

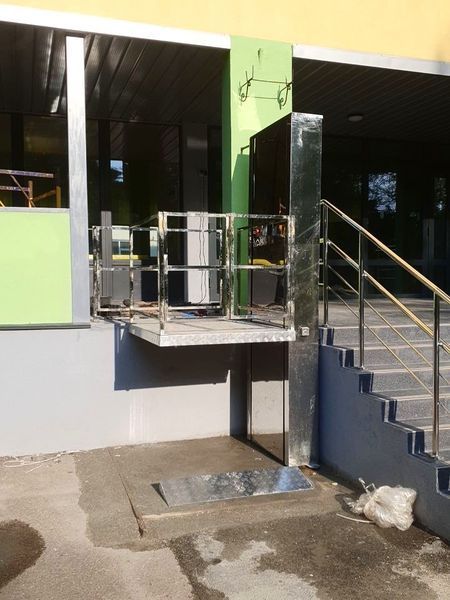

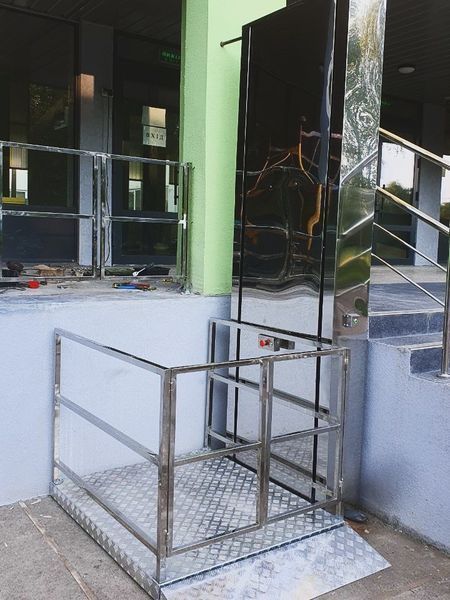

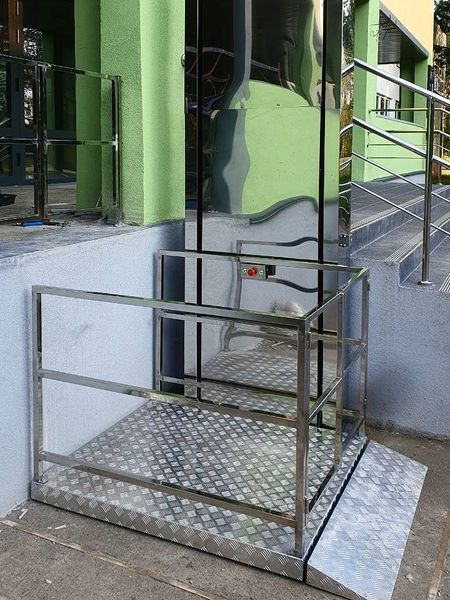

Пример исполнения. Высота подъёма, грузоподъёмность и габариты определяются для конкретного заказа.
Базовая комплектация
- Алюминиевая платформа
- Направляющие / стойка-консоль
- Шкаф автоматики
- Двигатель
- Валы и звёздочки
- Посты управления 24 В
- Концевые выключатели
24 В относится к постам управления. Внутренние узлы не показаны на внешнем виде.
Дополнительные опции
Что подготовить к установке
- Подготовить место по строительному заданию ASPAR, если этого требуют условия объекта.
- Подвести электропитание по заданию ASPAR.
- Обеспечить доступ к месту установки.
Доставка, монтаж и их включение в стоимость определяются договором с заказчиком.
Что будет, если отключится электричество?
При оснащении ИБП подъёмник может завершить движение и выполнить несколько подъёмов и опусканий без сетевого питания. Требуемую автономность и количество циклов согласовываем индивидуально с заказчиком.
Реализованный проект ASPAR
Пуща-Водица
Пример цепного подъёмника в другом исполнении: из нержавеющей стали. Фото и параметры этого объекта не описывают комплектацию платформы выше.
Посмотреть проект →Характеристики в стандартном блоке этой карточки описывают приведенное прямое каталожное исполнение. Они не задают универсальные параметры всех конфигураций линейки.
Высота подъема без искусственного ограничения линейки
В текущем каталоге есть исполнения до 2 м и до 3 м. Это параметры этих карточек, а не максимальная высота всех цепных платформ. Для отдельных конфигураций возможен подъем более 5 м. Применимость конструкции, нагрузку и условия установки согласуют отдельно.
Грузоподъемность и различия исполнений
В четырех текущих каталожных карточках указано 250 кг. В реализованном проекте в Ромнах грузоподъемность также составляет 250 кг. Эти значения относятся к конкретным исполнениям и не устанавливают единую грузоподъемность или верхний предел всей линейки.
Прямой и боковой заезд
Отдельные каталожные исполнения имеют следующие параметры:
- Боковой заезд 90°: подъём до 2 м, 250 кг, платформа до 1400 × 1100 мм.
- Прямой заезд: подъём до 3 м, 250 кг, платформа от 900 × 1250 мм.
- Боковой заезд 90°: подъём до 3 м, 250 кг, платформа до 1400 × 1100 мм.
Для приведённых трёх исполнений указаны питание 220 В / 380 В и низковольтное управление 24 В. Это параметры отдельных комплектаций, а не универсальная спецификация линейки. Для других конфигураций возможен подъём более 5 м; высоту, грузоподъёмность и комплектацию согласовывают отдельно.
В имеющихся карточках есть прямой и боковой заезд 90°. Исполнения отличаются расположением входа и выхода и опубликованными размерами платформы. Заезд согласуют с нижним и верхним уровнями и маршрутом пользователя.
Нержавеющее исполнение
Возможно исполнение из нержавеющей стали. Состав деталей, отделку и условия использования уточняйте при согласовании заказа. Марку стали и специальные свойства согласуют отдельно для конкретной комплектации.
Для расчёта отправьте
- Перепад высоты, количество уровней и места посадки.
- Доступные размеры места установки, направления въезда и выезда.
- Фото, обмеры или план объекта для проверки маршрута пользователя.
- Ожидаемую нагрузку, доступное питание и условия эксплуатации.
Стоимость и объём работ согласуют после проверки этих данных.
Видео работы платформы ASPAR
Реализованные проекты
В укрытии в Ромнах реализован цепной подъемник из нержавеющей стали: высота 1800 мм, платформа 1250×950 мм, грузоподъемность 250 кг. Значения относятся к этому проекту. Видео выше - отдельный пример работы и не обозначается как видео именно объекта в Ромнах.
Связанные решения и материалы для подбора
Подобрать исполнение для вашего объекта
Расскажите о задаче и месте установки. Согласуем комплектацию и требования к подготовке.
